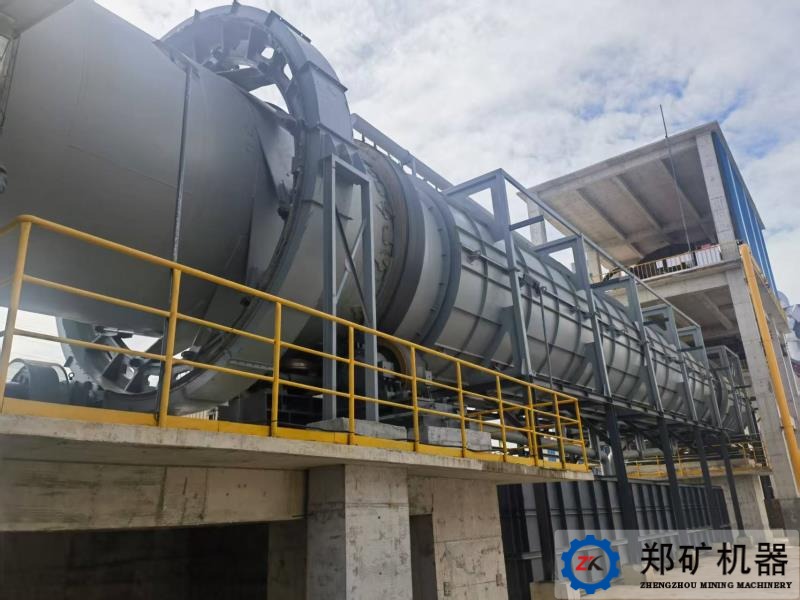

水冷夹套冷却机

夹套间接水冷，物料不与水接触，不污染物料
换热均匀高效，出料温度可控
物料接触面可选 304 不锈钢，耐腐蚀、易清洁

日产量：200～300 吨（按筒体规格 Ø2.4m×18m核算）

型号：高温颗粒状、粉状物料（如化工颗粒、烧结料、焙烧出料等，具体按工况确定

冷却温度：进料 ≤200℃，出料 ≤60℃（可按工况调整）

其它类型

免费咨询： 15639013559

水冷夹套冷却机简介
价格
技术参数
留言定制

水冷夹套冷却机简介

产品介绍

水冷夹套冷却机主要由进料装置、回转筒体、水冷夹套、支承装置（滚圈、托轮）、传动装置、进出水路系统及出料罩等组成。筒体外壁设有一层封闭夹套，冷却水由进水管进入夹套，随筒体回转均匀布满内壁，充分吸收物料传递的热量后由出水管排出，形成连续稳定的间接换热。筒体内部可根据物料腐蚀性选用碳钢或 304 不锈钢制作，内壁整体打磨抛光，表面光滑无凹坑，避免物料残留；筒体拼焊焊缝 100% 进行射线 RT 探伤，达到 NB/T47013.2-2015 Ⅱ级要求，筒体直线度＜2mm/m、＜5mm/全长，滚圈端面和径向跳动不大于 ±0.1mm，确保设备长期平稳运行。设备结构紧凑、密封性好，冷却过程无粉尘外溢，可配套我司回转窑组成成套生产线，实现从煅烧到冷却的一体化解决方案。

突出优势

夹套间接水冷，物料不与水接触，不污染物料、不产生废水；

换热均匀高效，冷却水温升带走热量稳定，出料温度可控；

物料接触面可选 304 不锈钢，内壁抛光 Ra 值低，耐腐蚀、易清洁；

焊缝 100% RT 探伤达标，筒体直线度、跳动控制严格，运行平稳、寿命长；

与回转窑、压板、橡胶垫等辅件成套配套供货，可按项目定制非标筒体及进出料装置；

转速、倾角可调，处理量大，连续作业，占地面积小，密封环保无扬尘。

工作原理

高温物料由进料装置进入回转筒体，筒体在传动装置驱动下低速回转，物料随筒壁带起、撒落，不断更新受料表面；冷却水从进水管连续送入筒体外壁夹套，逆流吸收物料通过筒壁传导的热量，热水由出水管排出至冷却塔循环使用。物料在筒内边翻动边前进，经充分间接换热降温后，由出料罩排出，完成连续冷却过程。
