[设备安装]回转窑设备安装过程中垫铁的作用及设置方法
发布时间：2021-07-13 09:24:00发布作者：
垫铁安装作用设置方法
垫铁作为设备安装过程中最基础的重要安装辅件，施工人员未正确理解和认识到对设备安装的重要性，导致常常忽略安装过程汇总垫铁的安装质量，引起设备运行过程中的振动及其它质量事故。
垫铁对设备安装的作用及重要性
01垫铁在设备安装中主要起两个作用
①用于承受设备质量、设备固定地脚螺栓张紧力及设备运行过程中的动在和，将以上载荷平稳传递至基础。
②用于对设备安装标高、水平度进行校平、校正，弥补设备制造过程产生的精度误差和设备基础施工造成尺寸偏差，满足设备安装设计工艺尺寸及安装精度要求。
02垫铁对设备安装的重要性
①垫铁作为设备基础承压及传力部件，安装质量关系到设备能否长期平稳、可靠运行。
②垫铁安装质量对设备运行影响是长期的，不是短期能够反应出来。垫铁的安装质量如若达不到技术要求，经过一段时间运行，原设备安装状态会发生改变，导致设备运行产生振动，并因振动过大或长期振动造成设备二次灌浆层及基础开裂，发生设备运行故障。
垫铁的设置方法
01根据规范要求，结合设备底座机构确定需设置垫铁的位置，以此来确定需设置垫铁的数量。垫铁设备位置应位于设备重要在和位置和传力部位，如地脚螺栓两侧、轴承座下方等。

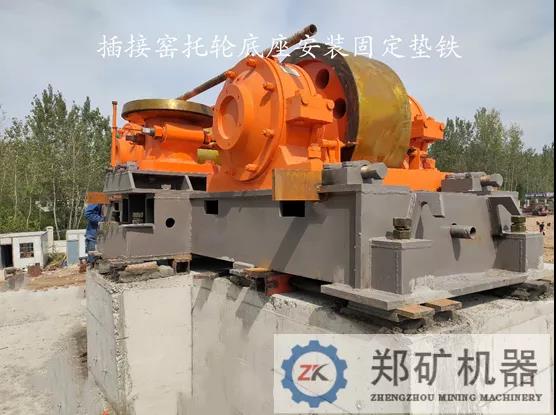

02根据垫铁与基础之间的承压面积要求和需设置垫铁数量，选择合适尺寸的垫铁组。如何选择合适尺寸的垫铁组垫铁安装后的目的是保证能够平稳的将设备自重及运行动载荷传递至基础，不能使设备承担附加载荷。因此，确定运转设备垫铁加工尺寸时，受力面积计算达到承压面积要求只是垫铁设计的一个指标，还要使设备底座不出现悬臂受力情况，避免影响设备安装精度校正工作及使设备底座承受附加弯矩，引起设备运行振动，破坏已设置合格的垫铁工作状态，这是设备垫铁设置过程中容易被忽视的问题，见图一及图二所示：
上图二中，三种现象均是垫铁设置错误或不妥的常见现象，设备底座悬臂受力情况，是运转设备运行后引起振动的重要原因之一，其中对于现象一，除非地脚螺栓之间的距离很小，否则不应采用；
现象二，如果地脚螺栓左边留有垫铁位置较窄，可使用开口垫铁，否则应使用在地脚螺栓两侧均应设备垫铁组；
现象三，在任何情况下，均不能出现此种现象。垫铁设置和处理是设备安装工作中先开始的工序，看似简单，但对运行设备是否能长期正常运行起重要作用，一旦出现因垫铁安装质量问题引起的设备振动，一般需要重新对整机进行调校，严重时会影响设备和基础。
