布袋除尘器脉冲阀说明
发布时间：2019-06-10 00:59:19发布作者：郑矿机器

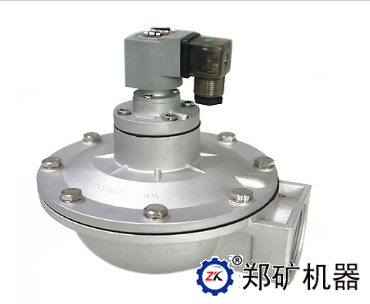

脉冲阀（又称隔膜阀）是脉冲喷吹布袋除尘器清灰气流的发生装置，与脉冲喷吹控制仪组成清灰喷吹系统，对滤袋进行循序清灰。脉冲阀的性能和质量决定脉冲喷吹布袋除尘器的清灰效果。
（1）脉冲阀的工作原理（以电磁脉冲阀说明）
膜片或活塞把脉冲阀分成前、后两个气室，当接通压缩气体时，压缩气体通过节流孔进入后气室，此时后气室的压力推动膜片或活塞向前紧贴阀的输出口，脉冲阀处于“关闭”状态。接通电信号，驱动电磁先导头衔铁移动，阀的后气室放气孔被打开。
后气室迅速失压，使膜片或活塞后移，压缩气体通过输出口喷吹，脉冲阀处于“开启”状态。电信号消失，电磁先导头衔铁复位，后气室放气孔被堵住，后气室的压力又使膜片或活塞向前紧贴阀的输出口，脉冲阀又处于“关闭”状态。
前、后气室的压力差，决定膜片或活塞的活动位置，而使脉冲阀开启或关闭，因此脉冲阀也被称为差动气阀。
（2）脉冲阀的分类
1）按脉冲阀的先导控制方式分：
气控脉冲阀，用气控开关控制脉冲阀的开启和关闭；
电控脉冲阀，用电磁阀控制脉冲阀的开启和关闭，通常将电磁先导阀和脉冲阀组装一体，称为电磁脉冲阀，是布袋除尘器常用的。
2）按脉冲气流输入、输出端位置分：
直角阀，脉冲阀的输入输出端之间的夹角为90，方便分气箱与喷吹管的安装连接，常用规格有"（20）、1"（25）、1"（40）、2"（50）、2"（62）、3"（76）等；
淹没阀，又称嵌入式阀，直接安装在分气箱上，具有更好的流通特性，阀体结构阻力小，适宜用于气源压力较低的场合，常用规格有1"（25）、1"（40）、2"（50）、2"（62）、3"（76）等，趋向大规格化；
直通阀，阀的输入输出端中心为同一直线，输入端与分气箱连接，输出端与喷吹管连接，阀体结构阻力较大，应用量逐年减少，常用规格有"（20）、1"（25）、1"（40）、2"（50）、2"（62）等。
3）按脉冲阀的开关元件分：
膜片阀，膜片的动作决定脉冲阀的开启和关闭；活塞阀，活塞的动作决定脉冲阀的开启和关闭。
4）按脉冲阀的接口形式分：内螺纹接口（T型）；外螺纹双闷头接口（DD型）；法兰接口（FS型）。
与分气箱外壁直接接口（MM型）。
（3）脉冲阀的选用
一个好的电磁脉冲阀应具备的条件：
1）良好的开关特性：要求电磁先导头反应灵敏，驱动力大，使气脉冲尽量和电脉冲同步一致，开阀快，闭阀迅速，同时膜片具有较大的面积和位移；
2）良好的流通特性，CV、KV值越高，阻力越小；
3）工作可靠、稳定，零部件互换性好，膜片等易损件的使用寿命可达3-5年。怎样选择一个适用的脉冲阀
关键是选用脉冲阀的型号规格及其喷吹气流的压力和流量应与一排滤袋的清灰要求相匹配。脉冲阀选得过小，造成喷吹量不足，滤袋不能有效清灰，而影响系统正常运行；脉冲阀选得过大，又造成喷吹压力过高，滤袋容易破损。
