球磨机工作原理

发布时间：2018-09-17 00:47:03发布作者：郑矿机器
　　一，球磨机工作原理综述

　　球磨机主要由圆柱形筒体1、端盖2、轴承3、传动大齿圈4等部件组成，筒体1内装入直径为25-150mm的钢球或钢棒，称为磨介，其装入量为整个筒体有效容积的25%-50%。筒体两端有端盖2，端盖利用螺栓与筒体端部法兰相连接，端盖的中部有孔，称为中空轴，中空轴支承在轴承3上，筒体可以转动。筒体上还固定有大齿轮圈4。在驱动系统中，电动机通过联轴器、减速器和小齿轮带动大齿轮圈和筒体，缓缓转动。当筒体转动时，磨介随筒壁上升至一定高度，然后呈抛物线落下或泻落而下，如图2-1中的右图所示。

　　由于端盖上有中空轴，物料从左方的中空轴给入筒体，并逐渐向右方扩散移动，当物料自左向右的移动过程中，旋转筒体将钢球带至一定高度而落下将物料击碎，而一部分钢球在筒体成泻落状态对物料有研磨作用，整个移动过程也是物料的粉碎过程。
球磨机工作原理
　　二，不同排料方式球磨机工作原理解析

　　1.溢流排料

　　图2-1的球磨机工作原理中，由于筒体的旋转和磨介的运动，物料逐渐向右方扩散，*后从右方的中空轴溢流排出，该类型的球磨机称为溢流型球磨机。

　　2.格子排料

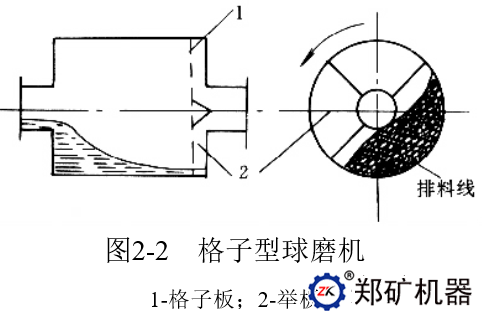

　　另一种球磨机在排料端安设有格子板（见图2-2），格子板由若干块扇形箅板组成，扇形板上的箅孔宽度为7-20mm，一般以7-8为宜，物料可以通过箅孔进入格子板与端盖之间的空间内，然后由举板2将物料向上提升，物料沿着举板滑落经过锥形体进入中空轴，再由中空轴排出磨机，该类型的球磨机称为格子型球磨机。
格子排料球磨机工作原理
　　3.风力排料

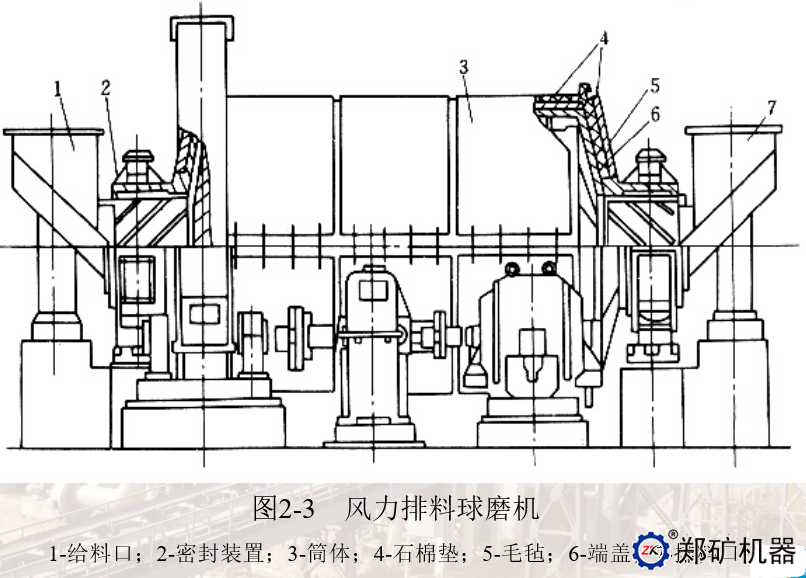

　　*三种方式是采用风力排料，图2-3是风力排料球磨机。物料从给料口1进入球磨机，随着磨机回转，磨机内磨介（钢球）对物料进行冲击与研磨，物料从磨机的左端（进口）逐渐向右端移动，在移动过程中也即物料的破碎、磨粉过程。在球磨机的出口与风管相连接，在管路系统中，串接着选粉机、旋风分离器、收尘器及风机的进口。当风力系统开车时，球磨机机体内也处于低负压操作。当磨细的物料随着磨机的转动成松散状，并随着风力从出料口进入管道系统，由选粉机将粗颗粒分离后再送入球磨机进口，细粉由收尘器回收，气体由风机排入大气。该类型的球磨机称为风扫磨。
风力排料球磨机工作原理
　　三，球磨机工作原理视频解析

　　让我们通过一段视频来了解下球磨机的工作原理
