郑矿机器

你当前位置： 首页>>新闻中心>>设备知识

活性污泥烧制污泥陶粒的操作步骤

发布时间：2018-07-05 03:22:36发布作者：郑矿机器
　　城市污泥是城市污水处理厂在污水净化处理过程中产生的沉积物。土地资源日益匮乏、环境标准的严格化，传统的污泥处置方式已经不能够适应今后环境可持续发展的要求，污泥处理的根本出路必然是资源化和能源化。烧制陶粒，存在着污泥掺入比例低、陶粒使用时有重金属溶出等问题。郑矿机器提出一种固废处理领域利用活性污泥烧制陶粒的方法。

活性污泥烧制污泥陶粒的操作步骤

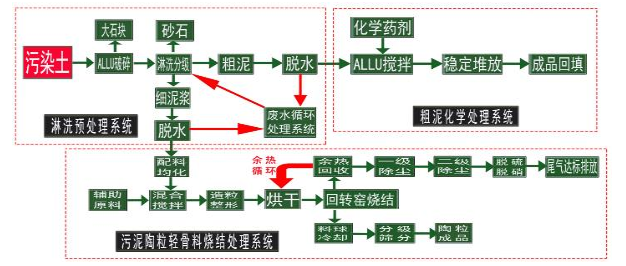

　　利用污泥陶粒设备烧制污泥陶粒的操作步骤如下：

　　选用污水处理厂产生的含水率为80%的污泥和粘土作为原料。

　　干燥：将原料污泥自然堆放，并对污泥进行干燥，使得干燥后的污泥中含水率为50%。

　　混合：将原料粘土和经过烘干的污泥按照重量比为1:1的比例送入搅拌机混合均匀，得混合物料。

　　造粒：将混合物料送入制粒机造粒，制成粒径为50px的粒料。

　　烧制：将粒料送入旋转窑进行烧制，烧制分为三个阶段，*一阶段为预热阶段，控制粒料进入旋转窑中小窑入口处的温度为350℃，以18℃/min的速率加热至1000℃；*二阶段为高温烧制阶段，烧制温度为1200℃，烧制时间为10min;*三阶段为冷却阶段，将经过高温烧制后的粒料通过自然冷却至室温，即制得陶粒，所制得的陶粒的堆积密度为500kg/m3。

　　这种污泥陶粒作为一种轻集料，具有密度小、强度高、保温、隔热、耐火、抗震性能好的特点，可以取代普通砂石配制轻集料混凝土。并且既增加了污泥的使用，又有效降低了粘土资源的消耗。

推荐新闻

推荐产品

友情链接(qq:2530012249 )： 百度一下

Copyright © 2011-2025 河南郑矿机器有限公司 豫ICP备11012423号-6 营业执照 营业执照 全国销售热线： 18336008373 sitemap.xml 站点地图

营业执照，仅供网站使用
在线客服 QQ客服 电话咨询 在线留言
