锅炉磨煤机更换部分筒体衬瓦的秘笈
发布时间：2017-12-16 00:10:11发布作者：郑矿机器
电厂现有2#炉两台球磨机，球磨机主体是一个水平安装在两个大型轴瓦上的低速回转的筒体。球磨机由电动机通过减速机及周边大齿轮减速传动。筒体内部装有适当的研磨体-钢球。钢球在离心力和衬瓦摩擦力的作用下，被提升到一定高度，呈抛落或泄落状态落下。碎煤由入口进入筒体内部，被运动的钢球与筒体衬瓦研磨，并通过有一定温度的热风将研磨到一定细度的煤粉携带出球磨机。球磨机的衬瓦是磨机的关键易损件，其性能好坏直接影响磨机的工作性能。在磨机工作过程中，衬瓦会不断受到磨损，缩短其使用寿命。衬瓦的主要作用是保护筒体，使筒体避免受研磨体和物料的直接冲击和研磨；同时也可以通过不同型式的衬瓦来调筒体内部研磨体的运动状态，波浪型衬瓦具有一定的带球能力，可以使研磨体产生一定的滑动，但由于带球能力限制，能避免将某些研磨体抛起过高的不良现象。
衬瓦拆装注意事项：
1. 拆除衬瓦时需先用割枪把两排衬瓦之间缝隙里的小钢球全部融化干净，利用大锤敲击和撬棍互相配合使衬瓦松动后取出。衬瓦更换必须要拆到近的一块塞块。
1、在安装衬瓦前，应检查筒体表面应平整，不应有明显的变形及裂纹。安装新衬瓦使用撬棍撬动衬瓦时，必须用力恰当，方位正确，抬衬瓦时需注意两人相互配合、协调。安装衬瓦一般按照从下往上安装的原则，当安装的高度超过衬瓦自然倾斜角度时必须盘车。
2、衬瓦的安装应符合设备技术文件的规定，衬瓦与衬瓦之间间隙不大于15mm
3、固定塞块的每个螺栓上应缠绕不少于3圈石棉绳，依次放上密封圈、弹簧垫圈、平垫圈，逐个拧紧，后加一个并帽。
4、在安装过程中，要采取切实可靠的措施，防止已安装上去的衬瓦脱落，同时在筒体内每一个位置上安装时，都要设法防止筒体因中心偏离而自转。因此，在盘车停止转动时应把盘车顶紧装置撑住，防止盘车松动引起误动。盘车转动筒体时，筒体内不能有人。
5、衬瓦、塞块，不能倾倒和错位，衬瓦波峰要求一致，应在一条直线上。

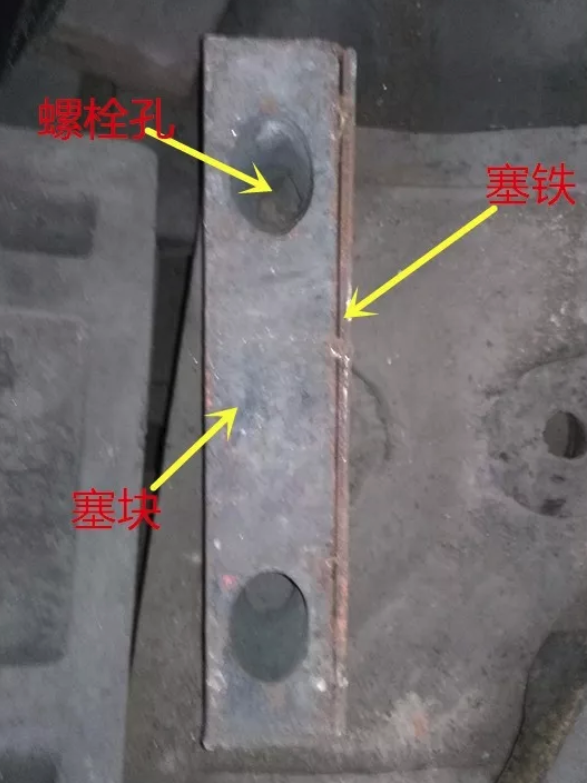

6、安装后一块衬瓦与塞块时，需测量出衬瓦与塞块间的间隙，提前在塞块上焊接符合间隙尺寸的塞铁后用大锤敲入，上紧塞块上的螺栓。各个衬瓦与衬瓦间，衬瓦与塞块间，径向接触面必须大于80%，不允许线性接触。
7、衬瓦安装完毕，装入钢球后续经过累计运行24 小时，应对所有筒体螺栓复紧，然后在螺母处点焊，防止螺栓松脱。(来源：中天钢铁热电厂)
