河南外冷夹套冷却机设备

项目概况

一、设备介绍

冷却机是φ2.6×30m冷却机。该产品是用于氟石膏废渣的冷却。它具有外层裹有一层水冷夹套装置、结构紧凑、运转平稳、操作维护简便、冷却效果更好、产能大、运转率高等特点。

二、工作原理

物料通过进料装置进入冷却机。冷却机回转，其内扬料板带动物料与空气进行充分热交换，同时外层的夹套流入循环水，对冷却机筒体进行热交换，从而对同行体内物料进行热交换，随着按照设计斜度和转速不停转动的筒体，物料也在筒体内周期性地翻滚前进，从而把物料由进料端输送到出料端，并保证在物料在通过冷却机的时间内将其冷却到100℃以下，从而完成整个冷却过程。

解决方案

1.用大型立式车床和镗铣床进行一体化加工制造，有效提高了整机的安装精度和可靠性；

2.多种角度的周向扬料板组合装置，可大幅提高其热交换率，缩短冷却时间；

3.配有外冷水套装置，可更高效的降低物料温度，是物料温度降低至100℃以下。

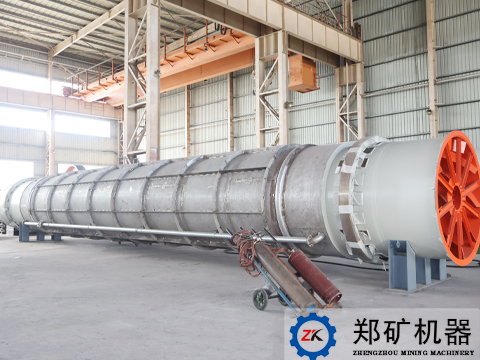

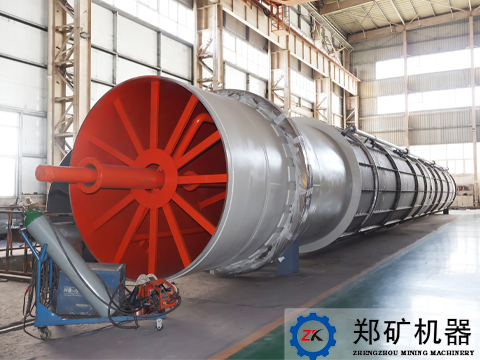

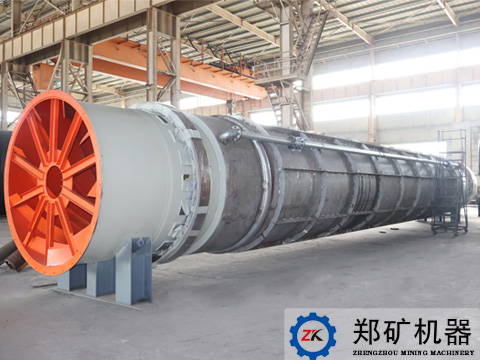

现场图片
